1.   Villámdetektor

2.   Kézi hajtású tekercselő készülék

3.   Állványos panelfúró készülék

4.   Hálózatról akkumulátorra átkapcsoló készülék inverterrel

5.   Forrasztó készlet multiméterrel

6.   Változtatható induktivitás rezgőkörök kísérleti kialakításához



Ebben a menüpontban olyan elektronikus eszközöket szeretnék bemutatni, amelyek nem kapcsolódnak szorosan a rádiótechnikához, azonban a méréstechnikában, a rádióépítésben hasznos segédeszközök lehetnek. Ezek egy része saját fejlesztés, más részben különféle szaklapokban publikált leírások alapján megvalósult szerkezetek.





10.1. Villámdetektor. A készülék bedobozolt állapotban.

A szerkezet kapcsolása roppant egyszerű. Egy hosszúhullámú egyenes vevő, amely "lelke" egy VEF-206 rádió ferritrúdja, megtartva rajta a hosszúhullámú modulátor tekercset. 750 pF paralel kondenzátorral 125 kHz körüli frekvenciára hangoljuk. Ez a frekvencia a villám spektrumanalizátorok mérései alapján a legjellemzőbb frekvencia spektrumot jelenti. Itt a legnagyobbak a villám keltette elektromágneses rezgések amplitúdói.

A vevőtranzisztor által felerősített jeleket egy szabályozható trigger áramkörre vezetjük, amely a megfelelő távolság és villámerősség szerinti amplitúdójú jeleket detektálja, és impulzust ad a billenő áramkörnek, ami egy erős fényű LED diódára dolgozik. A villám erőssége a fényerővel arányos, a villanás lefolyása (egyszerre több villanás is lehet) pedig a távolságra enged következtetni. Igen közeli villámok villanás sorozattal jelennek meg. Működés közben egy megfelelő internetes linken ellenőrizhetjük a készülékünk és a villámok lokál adatai szerint a távolságoket. Az én berendezésem kb. 300 km távolságból már jelzi az intenzívebb villámokat.

Ha túl érzékenyre állítjuk a billenőkört, akkor a közelben lévő elektronikus LED lámpák is indíthatják a mérést, ami megtévesztő. Pl. ha rövidhullámon adok, akkor is bevillan, vagy ha a közelben szénkefés fúrógépet használok, akkor is villog. De szerintem villámdetektálás közben senki sem zavarja meg szándékosan a készülék működését.

Az áramkört kiegészítettem egy "C"-osztályú beállítással működő hangfokozattal, ami egy miniatür hangszóróra dolgozik - így a villám hangja szintén tájékoztat az intenzitásról és a távolságról.

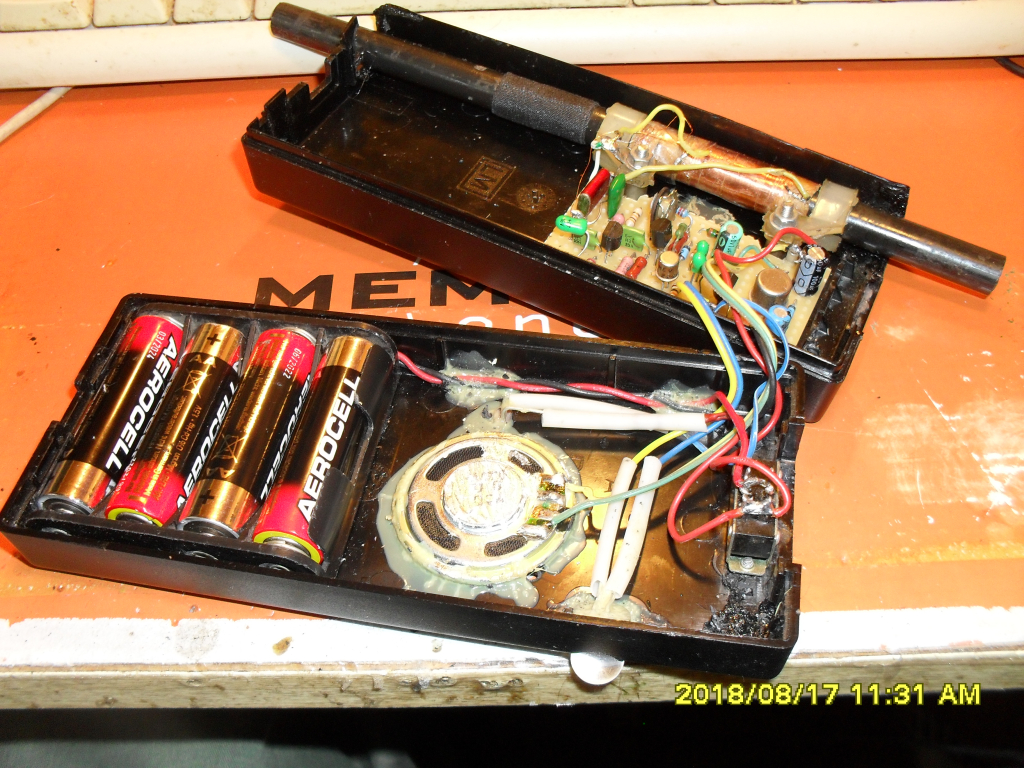

10/2. A készülék belseje

Egy kipurcant laptop táp dobozába tettem be az áramkört, a 4 db 2A elem részére szolgáló teleptokot, a kis 16 ohmos hangszórót "meleg takonnyal" beragasztottam. A másik dobozfélbe lett az áramkör és a ferritantenna beépítve. A trigger áramkörökbe értékálló tantál elektrolit kondenzátorok kerültek, hogy ne változzon a billenési időállandó. Tartós elemekkel, figyelembe véve a zivataros időszakokat - kb. 2 évig is használható. A nyugalmi áram 2 mA, ebben benne van az éppen látható piros LED halvány fénye is. A be-és kikapcsolást miniatür tolókapcsolóval oldottam meg.

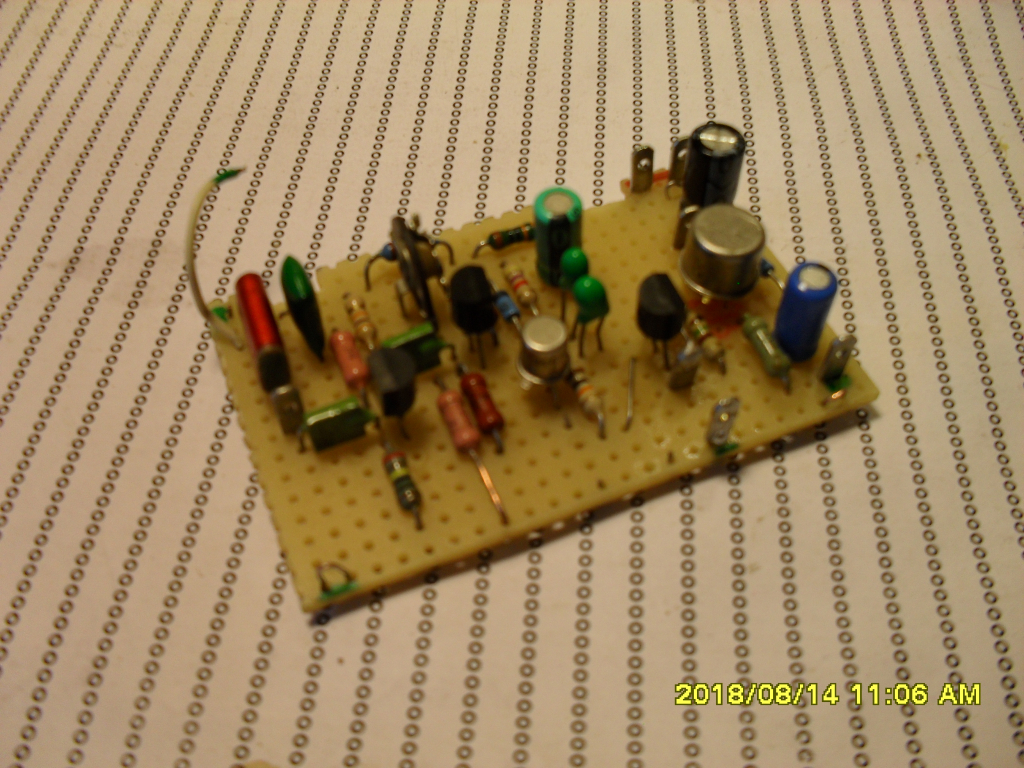

10/3. Az áramkör felépítése

A "szuperprimitív", egyszerű áramköröket újabban ún. "Öcsi" panelre építem meg, mert így tényleg egy pár óra alatt elkészül, hiba esetén bármikor átköthetők az alkatrészek. Az esztétika itt nem az elsődleges, hanem a hibátlan működés.

A működésről videó is készült, de ez a honlap nem támogat videófájlokat. Ha valakit érdekelne, szkájpon elküldhetem.

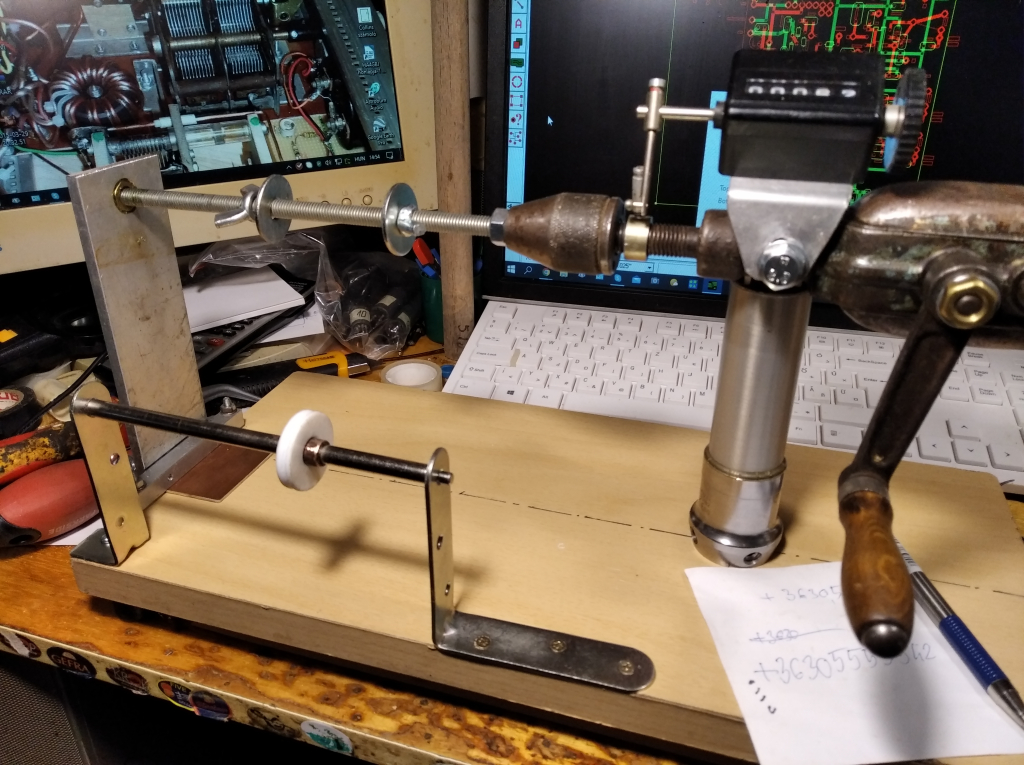

10/4. Kézi tekercselő állvány mechanikus menetszámlálóval

400VA teljesítményhatárig transzformátorok tekercselésére állítottam össze ezt a szerkentyűt. Egy csőállványra rögzített, kiszuperált amerikánerből készült. A tekerő karral hajtott befogó tokmányba van beszorítva a menetes tengely (főorsó). A készülék alapja egy laminált bútorlap darab, az alján 4 db gumilábbal az elcsúszás ellen. A menetes tengelyre lehet ráhúzni a keményfa "dugóval" ellátott transzformátor csévetestet - közepén a főorsó átmérőjével megegyező koncentrikus furattal, amit elfordulás ellen fakötésű alátétekkel, szárnyas anyával és villáskulccsal lehet megfelelően megszorítani. A huzaldob külön állványon forog, amelyet pl. az asztal alá lehet behelyezni. A zománchuzalt bal kézzel feszítem (cérnakesztyű viselése ajánlott) és egy tengelyirányban elmozduló műanyag vezetőgörgővel biztosítom a menet-menet melletti felcsévélést. A tekecselő főorsót a tokmánnyal szemben egy csapágyazott rögzítő állvány tartja. A keményfa tekercselő sablont ("dugó") pontosan, koncentrikusan kell kifúrni. A csévetestnek forgás közben nem szabad "támolyogni", sem radiális, sem axiális kilengések ne legyenek. Célszerű egyedileg minden csévetesthez külön-külön sablont készíteni, mert a lemezkékkel történő bejlagolás nem stabil. Ha az egyik menet "ráharap" a másikra, az csökkenti a tekercs rézzel való kitöltését, ráadásul fokozott zárlatveszélyt jelent a kidörzsölődő zománclakk. Már egy zárlatos menettől is leéghet a transzformátor tekecse.

A tekercselés módja szokványos, az interneten sok videó található a témában.

A nagyobb csévetestek tekercselésekor, főleg amikor már tetemes mennyiségű zománchuzal van a csévén, kínos lenne, ha a készülék leesne a munkaasztalról. Célszerű bármiféle csavaros lerögzítés - én két asztalos szorítóval szoktam a munkálatok idejére a munkaasztalhoz rögzíteni.

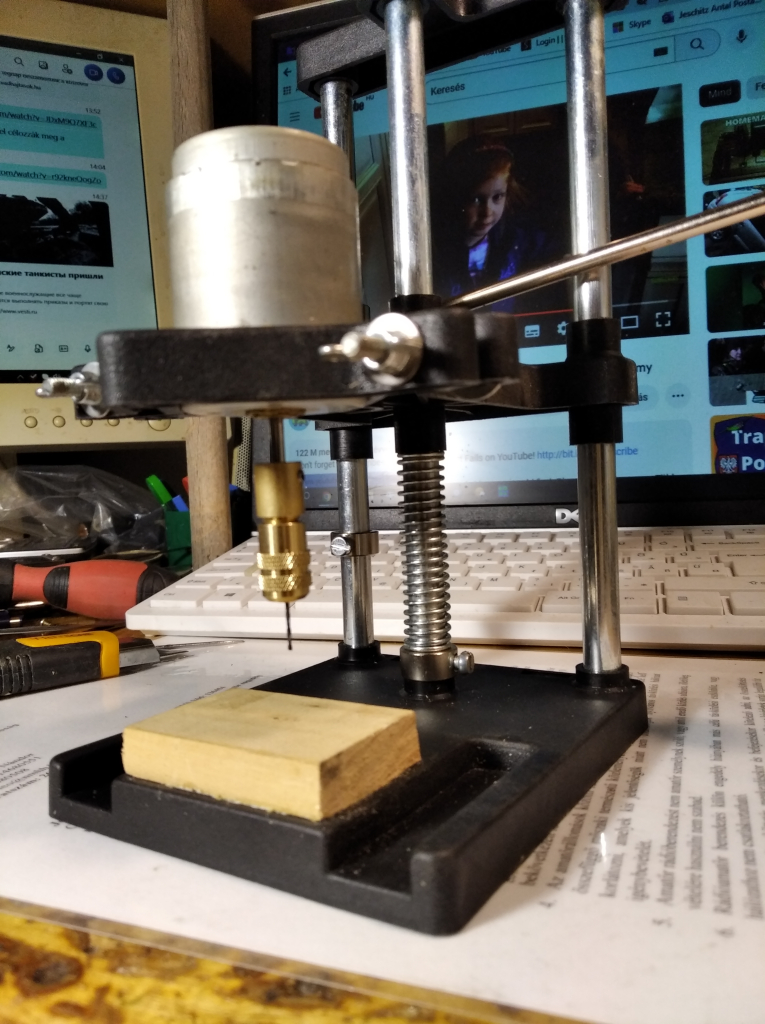

10/5. Állványos panelfúró készülék

A régi, kézben tartható mini tokmányos panelfúróm mellé készítettem egy állványos készüléket, melyen garantáltan merőleges furatok készíthetők. A tokmány 0,5....3 mm közötti fúróátmérőket tud befogni, cserélhető hasított patronokkal. A fordulatszám 4...6000 f/min. között állítható egy tirisztoros szabályzóval. Az állvány 3 oszlopos, rugóerő visszatérítésű. Az előtolás egy oldalra kinyúló karral végezhető, a járomkeret különböző alaphelyzetbe állítható. A talp két oldalán lévő hornyok a rögzítő kengyelek befogadására szolgálnak.

A járomkeret szorítójába egy Ø 40 mm-es egyenáramú, siklócsapágyas, szénkefés motor lett befogva, 15 W teljesítménnyel.

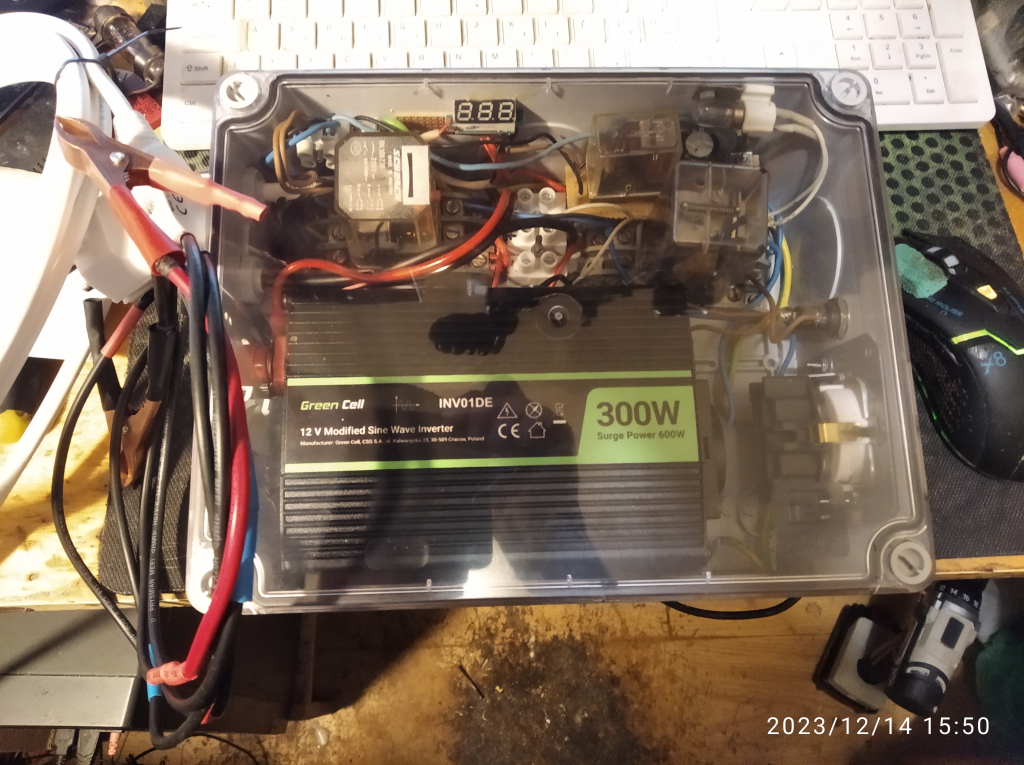

10/6. Hálózatról akkumulátorra átkapcsoló automata inverter üzemre

HA4GES (testvér öcsém) részére készítettem ezt a szerkezetet, mivel ahol él, Rábaszentmiklóson, gyakoriak az áramszünetek, emiatt a fűtőrendszerbe beépített keringető szivattyú is természetszerűleg leáll. A fűtését jelenleg vegyes tüzelésű kazánnal oldja meg, aminek műszaki adottsága a nagy hőtehetetlenség, emiatt a fűtőközeg keringésének a leállása a víz felforrását is eredményezheti - annak minden kellemetlen és káros következményével.

Áramszünet esetén a rendszer akkumulátoros üzemmódra vált és több óráig működteti továbbra is a keringető szivattyút. A hálózati feszültség visszakapcsolásakor az akkumulátort lekapcsolja és automatikusan töltés üzemmódra kapcsol. Az inverter színuszhullámú kimneneti feszültséget állít elő, PWG vezérléssel, így a motor nem működik "darabosan" - ami a négyszöghullámú inverter kimeneteknél fennáll. Az átkapcsolás gyors, úgy, hogy az akkumulátoros üzem bekapcsolásakor még a szivattyú forgórésze tehetetlenségi mozgásban van - emiatt nincs nagy indítóáram felvétel sem. Jelenleg, ideiglenesen gépjármű akkumulátorral üzemelteti az automatát, de tanácsoltam neki, hogy mielőbb ún. "munka" akkumulátorra cserélje ki, mert annak magasabb a tartós kisülési ideje. A szerkezet 100 W-os keringető szivattyú esetén, 12V-os akkumulátorokat tekintve - 8-9 A-t vesz fel.

A hálózat visszakapcsolása 5 mp-es időzítő relével történik.

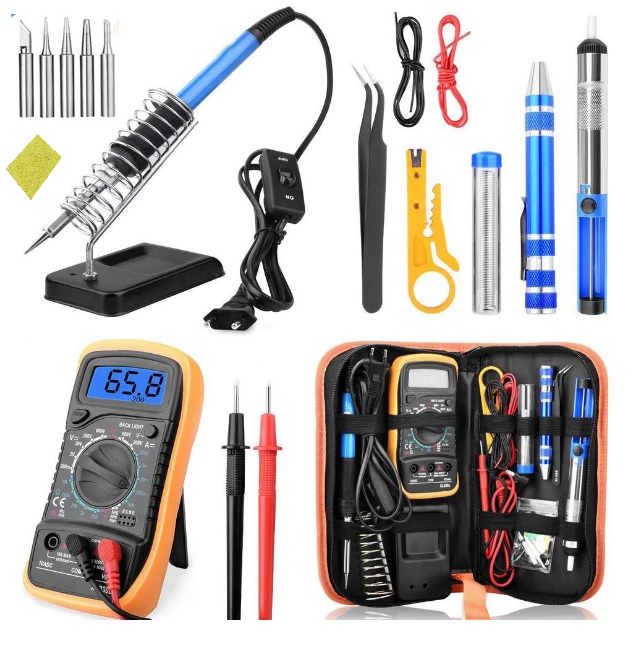

10/7. Külső helyeken végzett munkákhoz való készlet

Gyakran kell mennem olyan helyekre, ahová nem vihetem magammal az egész laboratóriumot, de minimális szerszámra azért szükség van, legalábbis a hiba megállapításához - ha a helyszínen nem is tudom megjavítani az eszközöket. Öcsém, HA4GES Rábaszentmiklóson lakik, többször is el kell menni hozzá pl. antennák javítása miatt. Akkor a miniszkóp és antenna szkóp mellett ez a készlet is be van tárolva a szerszámos ládába, sok apró más alkatrész mellett. Még egy akkumulátoros páka is be lesz szerezve.

Ha annak idején, mikor tévészerelő voltam, az ilyen eszközök milyen jól jöttek volna. Össze tehettem volna a két mellső lábamat...

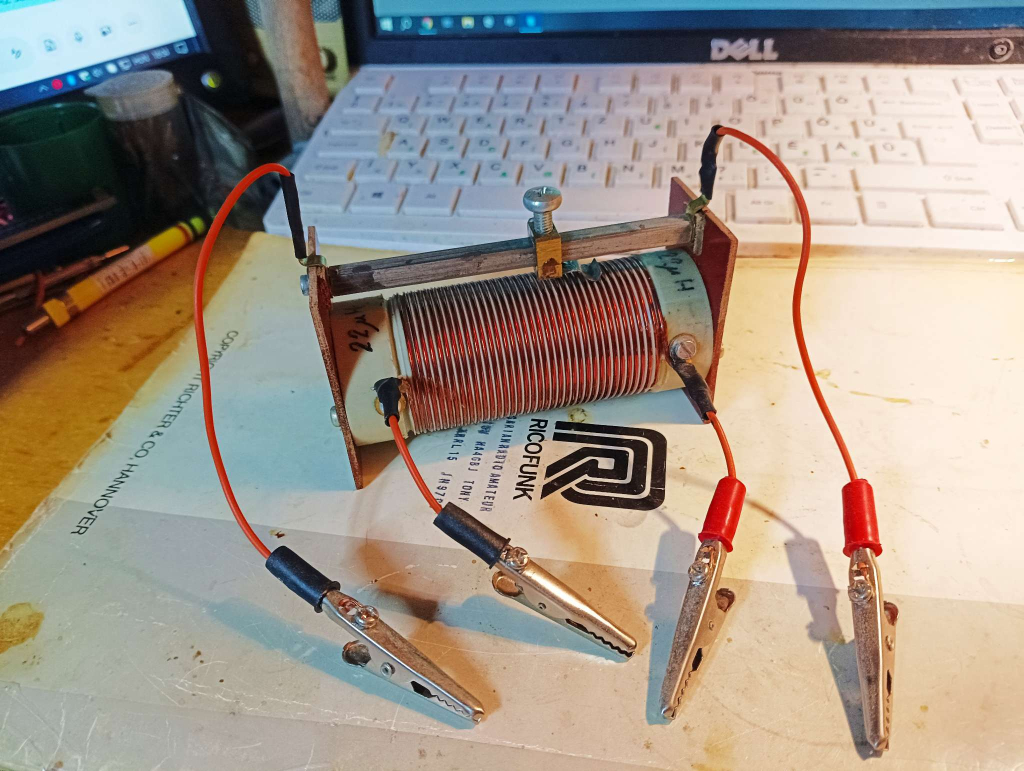

10.8. Változtatható induktivitás rezgőkörök modellezéséhez.

A különféle áramkörökbe beépítendő tezgőkörök matematikai számítása után ellenőrizni kell a rezgőkörök L-C viszonyát a Q és a sávszélesség függvényében. Nem mindegy, hogy egy adott rezgőkörnek mekkora a Q-értéke, ill. az ebből adódó frekvencia átviteli tartománya. Collins köröknél az ajánlott Q-értékek figyelembe vételével meghatározható az optimális anód-ill. antenna oldali forgókondenzátorok átfogási tartománya. A sok amatőr építésű RF végerősítő a helytelenül megválasztott L-C viszony miatt nem működik megfelelően, sok lesz a meddő teljesítmény, ami a hatásfok romlását eredményezi. Wobbulátorral ellenőrizni lehet, mint "négypólust" a rezgőkört, így megfelelő szelektivitású és átvitelű rezgőköröket lehet készíteni. Ez a tekercs 22 uH induktivitású, amely majdnem minden rövidhullámú frekvencia tartományban rezgőköröket képezhet a számított kapacitások rákapcsolásával. Soros, párhuzamos rezgőkörök rezonancia méréséhez és Collins-körök optimális beállításához alkalmazható.
